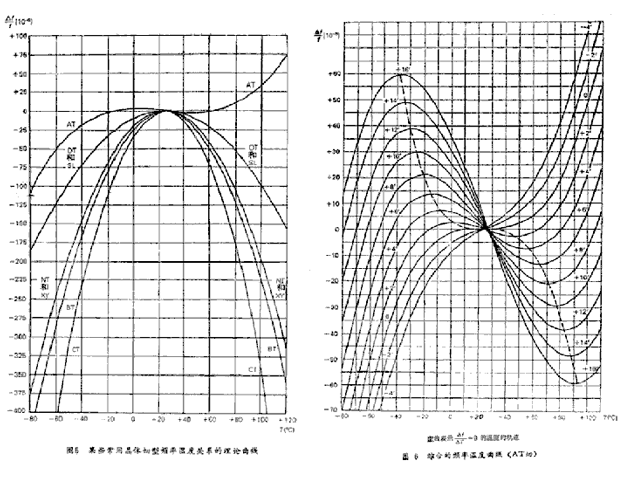

頻率溫度特性隨所用的振動模式不同其變化相當大，圖5給出了常用切型的頻率溫度特性關系的理論曲線。常用的晶體諧振器主要是AT切和BT切型，由于AT切的溫度頻差更容易控制，因此溫度頻差要求較嚴的晶體多選用AT切，圖6給出了比較完整的一系列AT切晶體的頻率溫度特性的理論曲線。這些曲線表明，可以選定特定的角度范圍來保證在規定的溫度范圍內得到規定的性能。實際上，由于設計制造的多種限制，這些理論曲線僅供做為指導性資料。應當說明的是在選擇較小的溫度頻差時需要付出較高的代價。對于一般用作數字電路（如PC）時鐘的應用場合，±30×10-6、、±50×10-6的溫度頻差已經足夠了，只有在通信系統和精確計時基準的應用時才會考慮更嚴的溫度頻差。圖7表明了AT切晶體當規定特別小溫度頻差時所花費的代價。過嚴的頻差會導致制造成本的增加，設計人員應充分評估所需的頻差范圍.

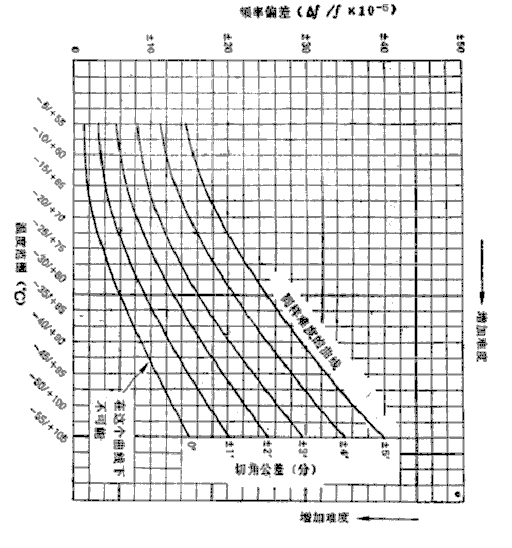

圖7 AT切晶體元件頻率允許偏差/溫度范圍的難度情況
