- 技術指標.等效電路
- 1等效電路

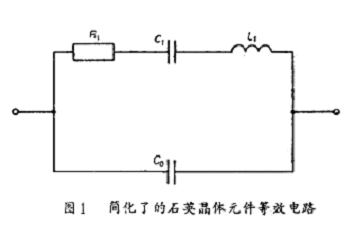

作為一個電氣元件，晶體是由一選定的晶片，連同在石英上形成電場的導電電極及防護殼罩和內部支架裝置所組成。 晶體諧振器的等效電路圖見圖1。
等效電路由動態參數L1、C1、R1和并電容C0組成。這些參數之間都是有聯系的，一個參數變化時可能會引起其他參數變化。而這些等效電路的參數值跟晶體的切型、振動模式、工作頻率及制造商實施的具體設計方案關系極大。
下面的兩個等式是工程上常用的近似式：
角頻率ω=1/(L1C1)1/2
品質因數Q=ωL1/R1
其中 L1為等效動電感，單位mH
C1為等效電容，也叫動態電容，單位fF
R1為等效電阻，一般叫諧振電阻，單位Ω

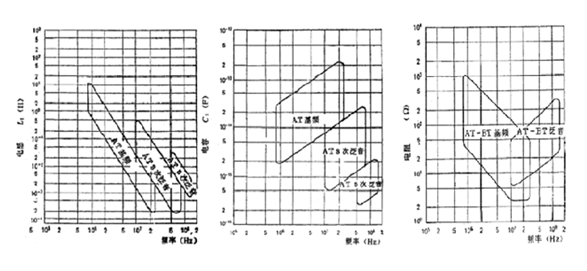

圖2、圖3、圖4給出了各種頻率范圍和各種切型實現參數L1、C1、R1的范圍。
一般情況下，同一規格型號的石英諧振器的同一生產批產品的諧振電阻可能有3：1的差別。對于一給定的頻率，采用的晶體盒尺寸越小，則R1和L1的平均值可能越高。
通常負載電容的值越大對頻率所產生的牽引越小，負載電容的優選值見表3，需要注意的是，如果負載電容過小則可能造成振蕩電路起振困難，同時使用小的負載電容時，電容值稍有變化時會造成頻率產生較大的漂移。如采用10pF的負載電容的基音每pF可以牽引50×10-6的頻率變化，對元件頻率測量時，頻率測量的準確度會比較難以控制。如果確有需要應與供應商進行頻率的比對，確保滿足使用要求。
下面的標準值是IEC的推薦值，建議選用。當特殊需要時應與制造商溝通。在負載電容小于10pF時，頻率測量精度會受到不利影響
表3 IEC推薦的負載電容值
