- 負載電容和頻率牽引
在許多情況下，都有用負載電容來牽引晶體頻率的要求。這對于調整制造公差，在鎖相回路中以及調頻應用中可能是必要的。

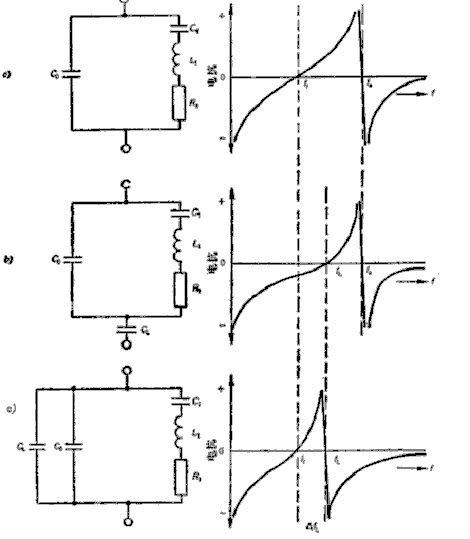

圖8a、是不帶負載電容的晶體元件，晶體元件跟負載并聯。
圖8b是晶體元件跟負載電容CL串聯，串聯負載電容主要用在振蕩器電路中，晶體和電容器組合相當于一個在負載諧振器頻率fL處具有圖12a相類似的低阻抗狀態的晶體元件。
圖8c CL與晶體元件并聯的，網絡在諧振頻率上呈高阻抗，這種組合主要用在濾波器電路中，其Q值會大大降低。
a)單獨的晶體元件 b)晶體元件和負載電容CL串聯 c)晶體元件與負載電容CL并聯圖8。
無論是負載電容與晶體元件串聯還是并聯，負載電容對負載諧振頻率的影響都是相同的，下式能算出相對負載諧振頻率偏移
其中fL 某一負載電容下的負載頻率，
fr負載電容CL=∞的晶體諧振頻率（圖8a）。
有時用牽引靈敏度表示負載電容對頻率的調節能力
下表是典型條件的牽引靈敏度（不同的型號的晶體盒的值會有不同）
表2 在標稱負載電容值時的典型牽引靈敏度10-6/pf
切型 CL=20pF CL=30pF CL=50pF
AT切基頻 10～20 4～12 2～5
AT切三次泛音 1.5～2.5 1～1.5 0.3～0.6
AT切五次泛音 0.2～1 0.1～0.5 0.04～0.2
AT切七次泛音 △f/PF太小，沒有什么用處
BT切 6～14 3～8 1～3
通常負載電容的值越大對頻率所產生的牽引越小，負載電容的優選值見表3，需要注意的是，如果負載電容過小則可能造成振蕩電路起振困難，同時使用小的負載電容時，電容值稍有變化時會造成頻率產生較大的漂移。如采用10pF的負載電容的基音每pF可以牽引50×10-6的頻率變化，對元件頻率測量時，頻率測量的準確度會比較難以控制。如果確有需要應與供應商進行頻率的比對，確保滿足使用要求。
下面的標準值是IEC的推薦值，建議選用。當特殊需要時應與制造商溝通。在負載電容小于10pF時，頻率測量精度會受到不利影響
表3 IEC推薦的負載電容值
振動模式 電容值(pF)
基頻 20 , 30 , 50 ,100
泛音 8 , 12 ,15 ,20 , 30
